全焊接过滤器球阀

全焊接过滤器球阀的意思就是，除了阀门本身是全焊接球阀之外，这种阀门还自带过滤器，它和其他类型的全焊接球阀相比，其余的功能都一样，唯独不同的就是在球心的通道内安装了一个过滤网，且过滤网还可以随时拆卸清洗，它也具有了其它全焊接球阀的优点，它的阀体各个部位的连接都采用焊接连接，它与管道的连接端也采用对焊连接，这样的连接方式的保证了管道内的介质不会有外漏的可能性，球一阀门生产的全焊接过滤器球阀的口径范围通常在DN200-DN1200之间，且传动方式通常采用涡轮，气动和电动来开关阀门，且它在各领域应用广泛，特别是天然气、石油、化工和供暖管道当中，它有着稳定、耐用性能，能够长期的应用在各个不同领域的项目当中。

点击查看：全焊接球阀的检测方法

结构特征
优点及选型方案
点击查看PDF

1. 结构原理

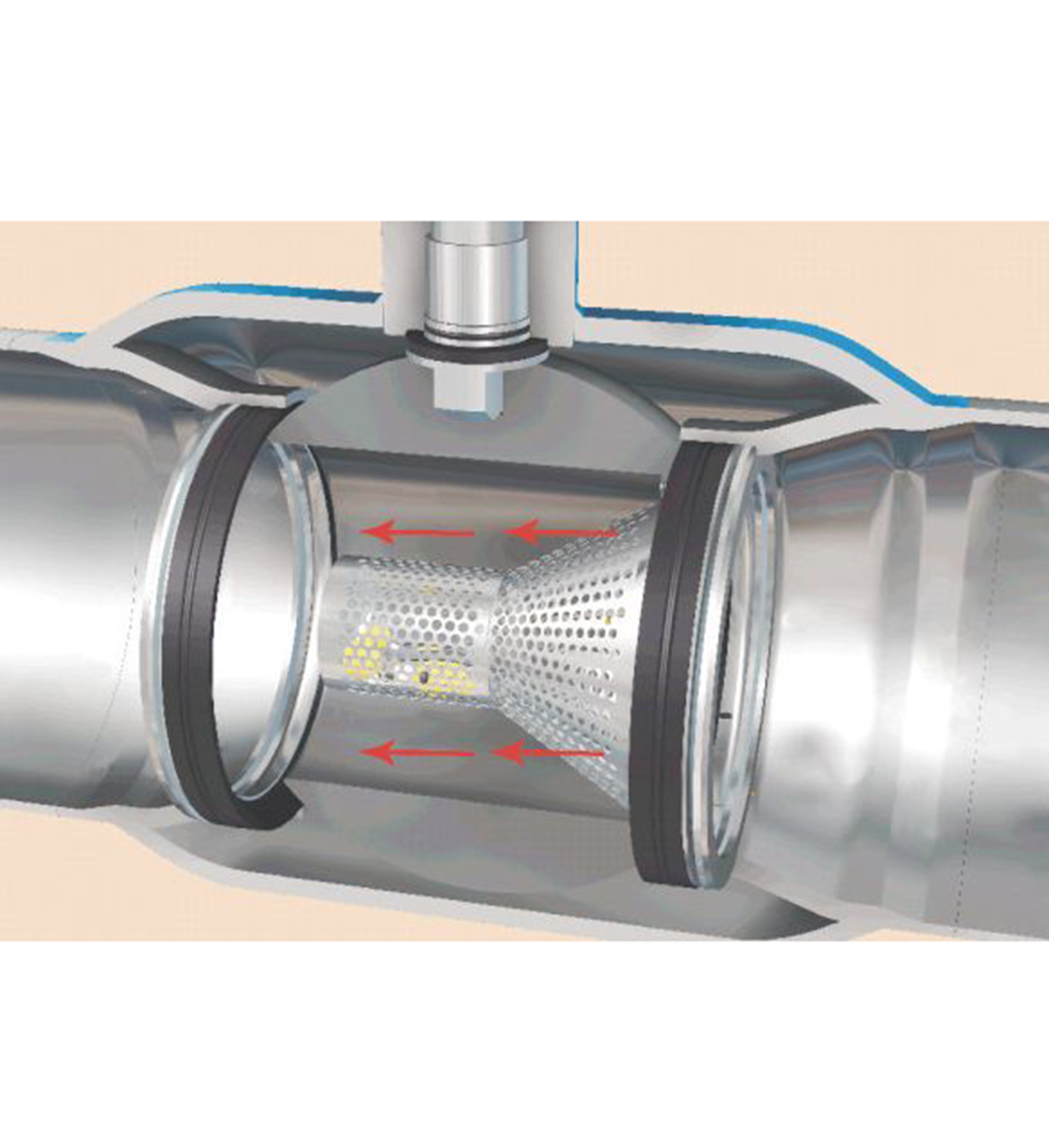

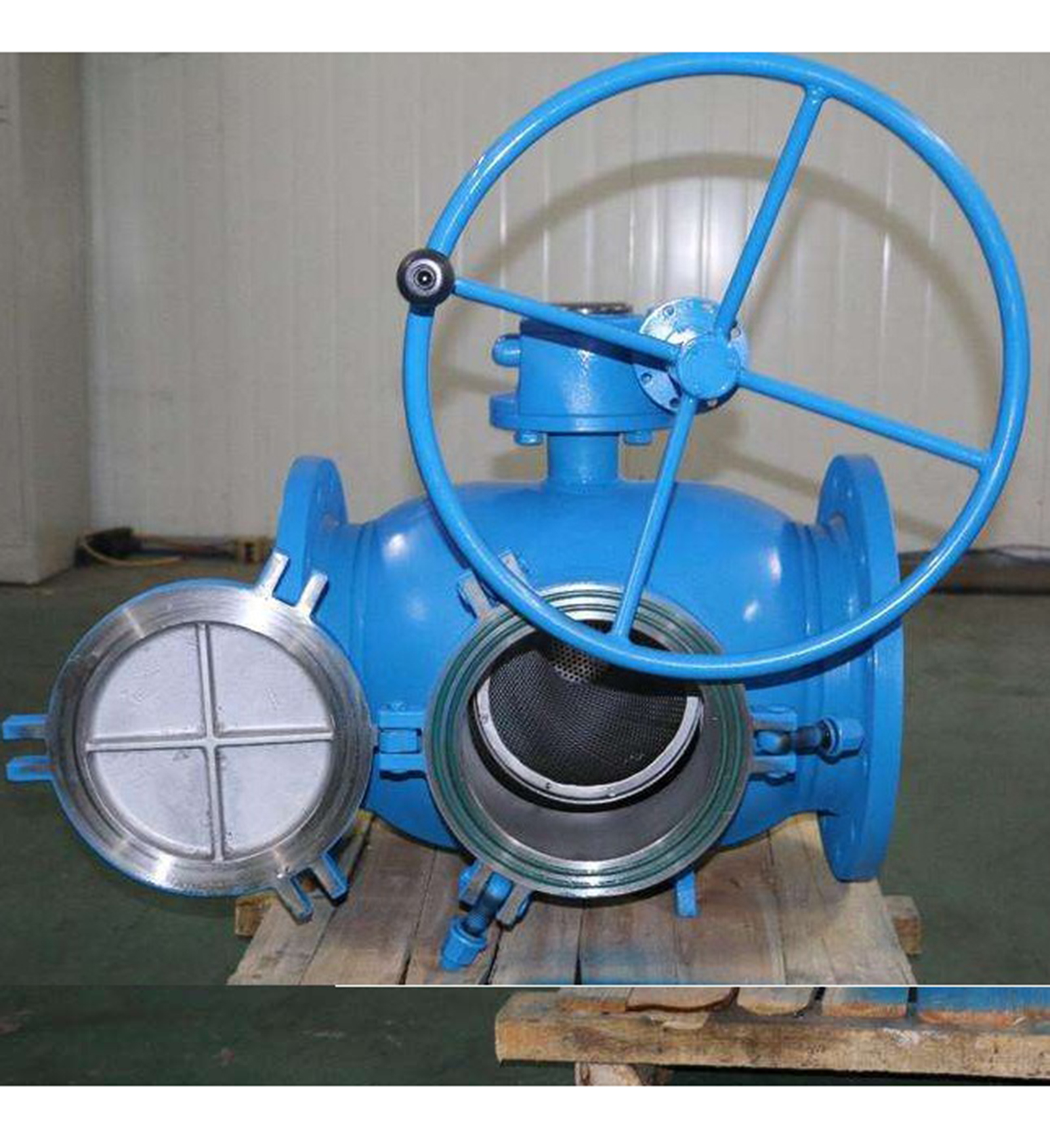

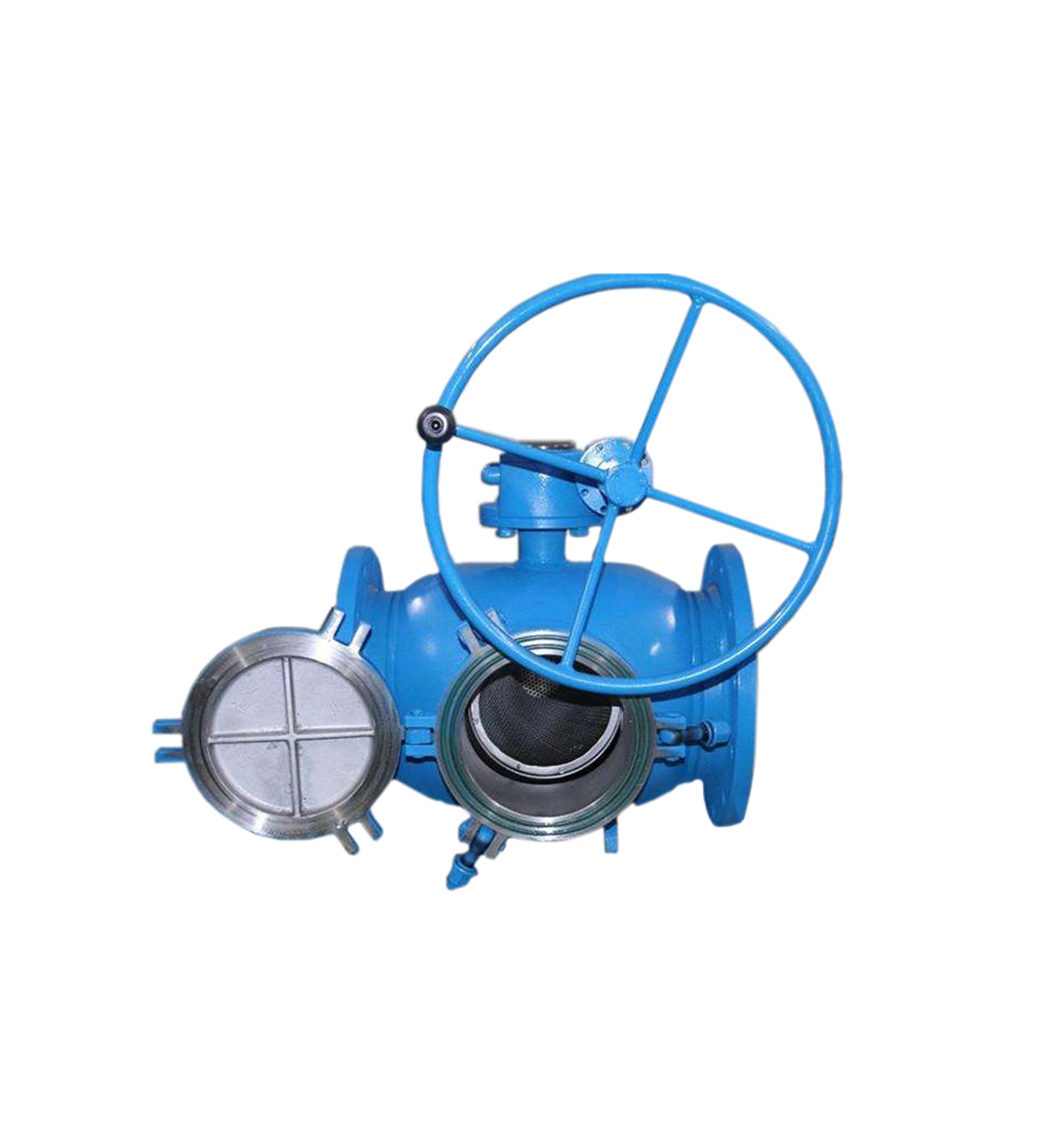

浙江球一阀门生产的全焊接过滤器球阀就是在我们普通的全焊接球阀的球体通道内装了一个锥形过滤器，且在阀门的阀体的侧面装了一个支管及一扇门，当管道内杂质都被过滤到过滤网处的时候，就可以从侧门将滤网拿出来清洗干净，然后上尽螺丝就可

1. 全焊接过滤器球阀产品优点及结构原理：

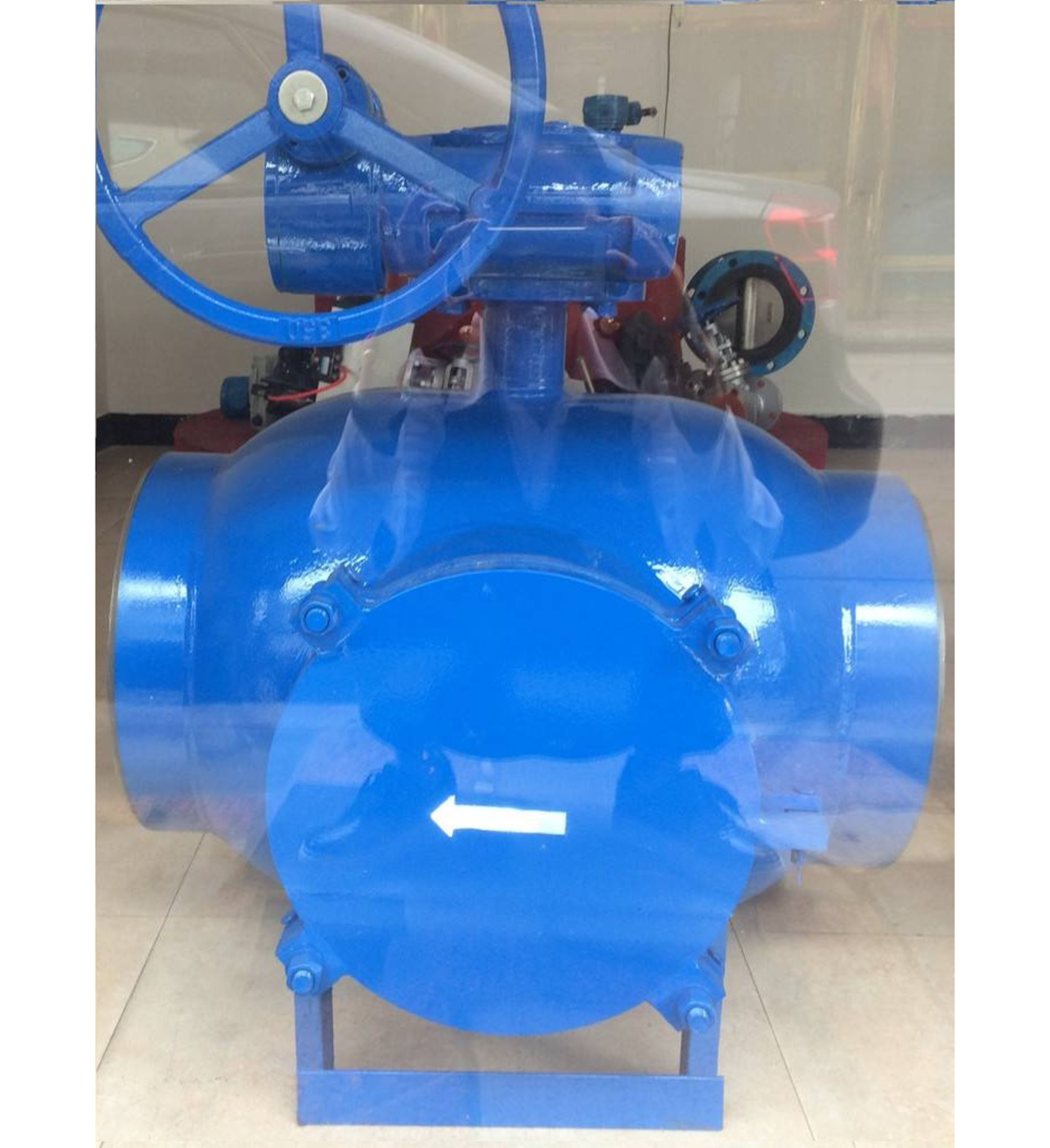

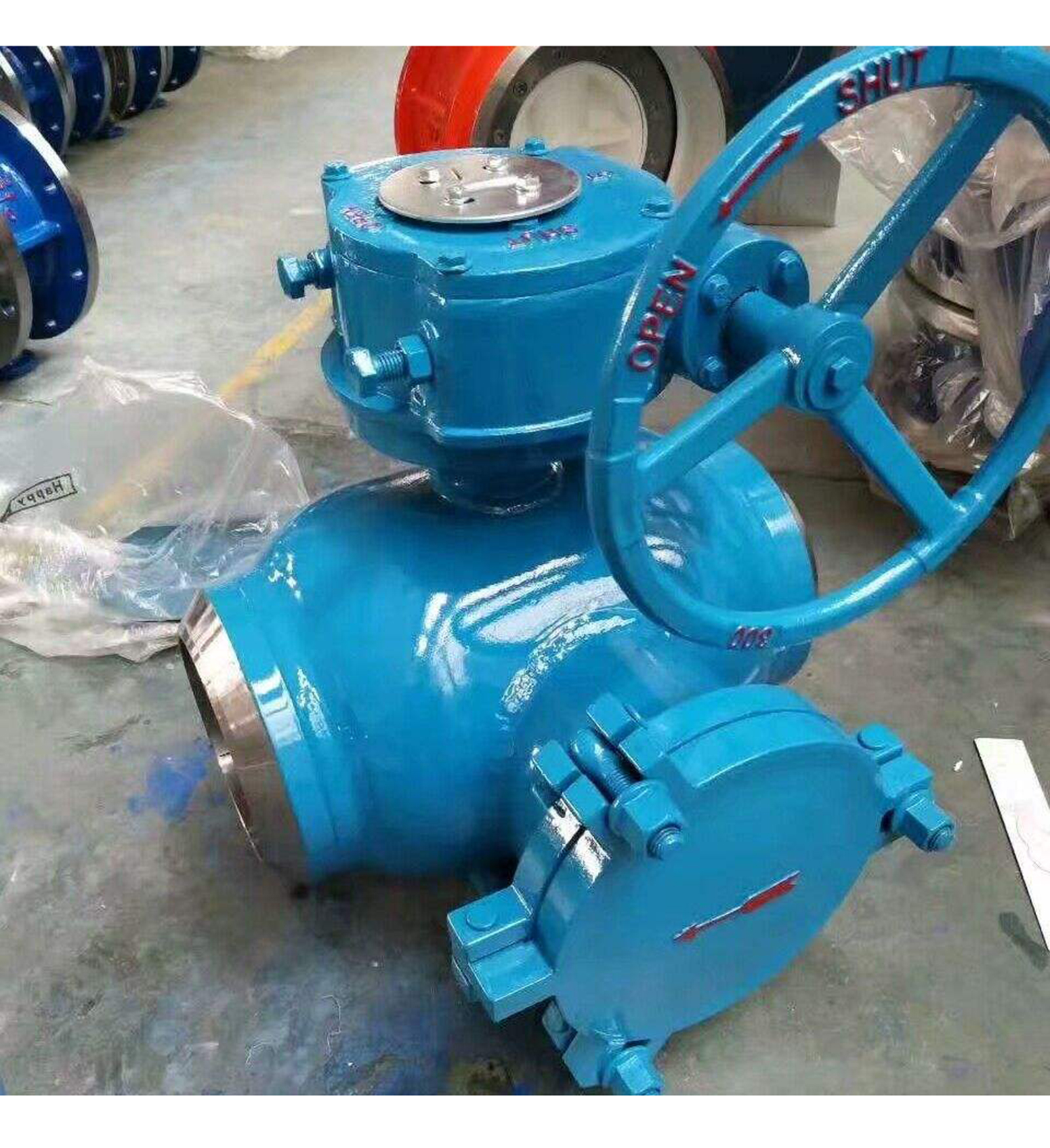

浙江球一阀门生产的全焊接过滤器球阀就是在我们普通的全焊接球阀的球体通道内装了一个锥形过滤器，且在阀门的阀体的侧面装了一个支管及一扇门，当管道内杂质都被过滤到过滤网处的时候，就可以从侧门将滤网拿出来清洗干净，然后上尽螺丝就可，所以它具有制造成本低，功能强大，且密封性能好等优点，通常用在供暖管道和天燃气管道上居多，因其结构为整体式焊接结构，所以不管使用年限多久，都不会出现介质外露的现场，它的特点就是能的解决了管道内杂质和锈渣无处过滤的难题，因为全焊接球阀通常都是安装在全密封的管线上，所以几乎没有单独安装过滤系统，所以此种全焊接球阀防止了管道内的锈渣和杂质划伤阀门的密封面，从而产生泄露，缩短阀门使用寿命，所以这种类型的球阀得到了各大设计院认可。

2. 全焊接过滤器球阀产品选型：

这种全焊接过滤器球阀采用一体式焊接结构，当然根据客户要求，也可以将阀门与管道之间的连接端采用法兰连接的形式，也可根据客户的要求将操作方式除了涡轮现场操作之外，还可以改成远程气动操作或者远程电动操作，且根据管道内介质压力的不同，我们通常分为钢板卷焊结构和一体式锻造结构，在压力再PN40及以下情况下，通常建议采用钢板卷焊结构的全焊接球阀，因为它的制造成本低，且密封性能好，像这种钢板卷焊的全焊接球阀通常适用于供暖管道居多，另外还有一种就是全锻造焊接球阀，通常适用于PN40压力及300LB压力以上的环境下，且主要应用于天燃气和石油管道，根据现场使用介质的不同，可以采用一体式全焊接不锈钢球阀和一体式碳钢球阀。

3. 全焊接过滤器球阀产品参数：

请参考公司官网首页或产品详情页里的产品电子样本。
